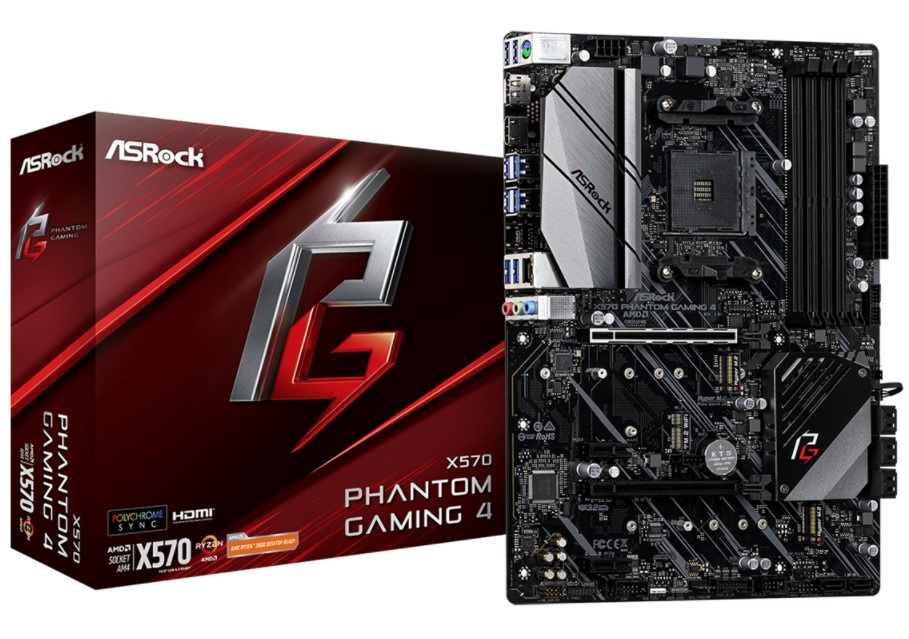

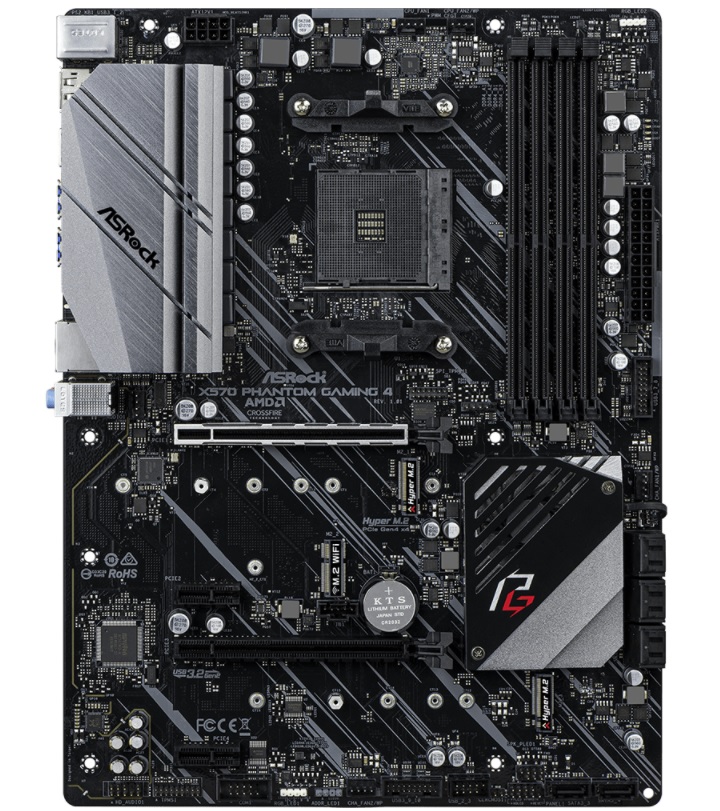

MAINBOARD ASROCK X570 PHANTOM GAMING 4 DDR4 X4 SOCKET AM4 SERIE 3000

• Armadura de juego
  Memoria
  - Contacto dorado de 15μ en ranuras DIMM
  Tarjeta VGA
  - Contacto dorado de 15μ en ranura PCIe VGA (PCIE1)
  Internet
  - Refrigeración ^Intel® LAN - Disipador de calor de aleación de aluminio XXL


• Característica única
  ASRock USB 3.2 Gen2
  - Puertos ASRock USB 3.2 Gen2 Tipo A (10 Gb / s)
  ASRock Super Alloy
  - Disipador de calor de aleación de aluminio XXL
  - Amortiguador de potencia premium 50A
  - PCB negro zafiro
  - PCB de tela de vidrio de alta densidad
  - PCB de cobre de 2
  oz Ranura de acero ASRock Gen4
  ASRock Hyper M.2 (PCIe Gen4x4 y SATA3)
  ASRock POST Status Checke r (PSC)
  Protección total contra picos de ASRock (para todos los puertos USB, audio y LAN)
  Tienda de aplicaciones y actualizaciones de ASRock Live
• UPC
  - Soporta procesadores AMD AM4 socket Ryzen ™ serie 2000 y 3000 *
  - Diseño Digi Power
  - Diseño de 10 fases de potencia



  * Consulte la Lista de compatibilidad de CPU en nuestro sitio web para obtener más información.
• Chipset
  - AMD X570
• Memoria
  - Tecnología de memoria DDR4 de doble canal
  - 4 ranuras DIMM DDR4
  - Las CPU de la serie AMD Ryzen (Matisse) admiten DDR4 4066+ (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 ( OC) / 3466 (OC) / 3200/2933/2667/2400/2133 ECC y no ECC, memoria sin búfer *
  - Las CPU de la serie AMD Ryzen (Pinnacle Ridge) admiten DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133 ECC y no ECC, memoria sin búfer *
  - Las CPU de la serie AMD Ryzen (Picasso) admiten DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133 no ECC, memoria sin búfer *
  - Máx. capacidad de memoria del sistema: 128 GB * *
  - Admite módulos de memoria Extreme Memory Profile (XMP)
  - Contacto Gold de 15μ en ranuras DIMM



  * Para las CPU de la serie Ryzen (Picasso), ECC solo es compatible con las CPU PRO.
  Consulte la tabla siguiente para obtener información sobre la compatibilidad con la frecuencia de memoria AMD no XMP.

  CPU de la serie Ryzen (Matisse):


  CPU de la serie Ryzen (Pinnacle Ridge):


  CPU de la serie Ryzen (Picasso):


  SR: DIMM de rango único, 1Rx4 o 1Rx8 en la etiqueta del módulo DIMM x = 1 o 2
  DR: DIMM de rango doble, 2Rx4 o 2Rx8 en DIMM etiqueta del módulo

  * * Debido a la limitación del sistema operativo, el tamaño de la memoria actual puede ser menos que 4GB para la reservación para el uso del sistema bajo Windows ^® 32-bit OS. Para el sistema operativo Windows ^{® de} 64 bits con CPU de 64 bits, no existe tal limitación.
• BIOS
  - BIOS legal de 256Mb AMI UEFI con soporte GUI
  - Admite "Plug and Play"
  - Eventos de
  activación de conformidad con ACPI 5.1 - Soporta jumperfree
  - Soporte SMBIOS 2.3
  - CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, + 1.8V VDDP, VDDG, CPU Load-Line Calibration, CPU VDDCR_SOC Load-Line Calibration Voltaje Multi-ajuste
• Gráficos
  - Gráficos integrados de la serie AMD Radeon ™ Vega en la APU de la serie Ryzen *
  - DirectX 12, Pixel Shader 5.0
  - Memoria compartida predeterminada de 2 GB. La memoria máxima compartida admite hasta 16 GB. * *
  - Salida de gráficos dual: admite puertos HDMI y DisplayPort 1.2 mediante controladores de pantalla independientes
  - Admite HDMI 2.0 con máx. resolución de hasta 4K x 2K (4096x2160) @ 60Hz
  - Admite DisplayPort 1.2 con máx. resolución de hasta 4K x 2K (4096x2160) @ 60Hz
  - Admite sincronización de labios automática, color profundo (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con puertos HDMI 2.0 (se requiere monitor HDMI compatible)
  - Admite HDR (alto rango dinámico ) con HDMI 2.0
  : admite HDCP 2.2 con puertos HDMI 2.0 y DisplayPort 1.2
  - Soporta la reproducción 4K Ultra HD (UHD) con HDMI 2.0 y DisplayPort 1.2 Puertos
  - Soportes Microsoft ^® PlayReady



  * El soporte real puede variar según la CPU

  * * La memoria compartida máxima de 16 GB requiere una memoria del sistema de 32 GB instalada.
• Audio
  - Audio 7.1 CH HD con protección de contenido (Códec de audio Realtek ALC1200)
  - Soporte de audio Blu-ray premium
  - Soporta protección contra sobretensiones
  - Tapas de audio ELNA
  - Blindaje de aislamiento de PCB
  - Capas de PCB individuales para canal de audio R / L
• LAN
  - Gigabit LAN 10/100/1000 Mb / s
  - Giga PHY ^Intel® I211AT
  - Admite Wake-On-LAN
  - Admite protección contra rayos / ESD
  - Admite Ethernet de bajo consumo energético 802.3az
  - Admite PXE
• Ranuras
  CPU de la serie AMD Ryzen (Matisse)
  : 2 ranuras PCI Express 4.0 x16 (PCIE1 / PCIE3: simple en x16 (PCIE1); doble en x16 (PCIE1) / x4 (PCIE3)) *
  CPU de la serie AMD Ryzen (Pinnacle Ridge)
  - 2 x ranuras PCI Express 3.0 x16 (PCIE1 / PCIE3: simple en x16 (PCIE1); doble en x16 (PCIE1) / x4 (PCIE3)) *
  CPU de la serie AMD Ryzen (Picasso)
  - 2 x ranuras PCI Express 3.0 x16 (PCIE1 / PCIE3 : simple en x8 (PCIE1); dual en x8 (PCIE1) / x4 (PCIE3)) *

  - 2 ranuras PCI Express 4.0 x1
  - Admite AMD Quad CrossFireX ™ y CrossFireX ™
  - 1 x M.2 Socket (Clave E), admite módulo WiFi / BT tipo 2230
  - Contacto dorado de 15μ en ranura VGA PCIe (PCIE1)



  * Admite NVMe SSD como discos de arranque
• Almacenamiento
  - 8 x conectores SATA3 6.0 Gb / s, soporta RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y Hot Plug
  - 1 x Hyper M.2 Socket (M2_1), soporta M Key tipo 2230/2242/2260 / Módulo PCI Express 2280/22110 M.2 hasta Gen4x4 (64 Gb / s) (con Matisse) o Gen3x4 (32 Gb / s) (con Pinnacle Ridge y Picasso) *
  - 1 x Hyper M.2 Socket (M2_3) , compatible con M Key tipo 2230/2242/2260/2280/22110 Módulo M.2 SATA3 6.0 Gb / sy módulo M.2 PCI Express hasta Gen4x4 (64 Gb / s) (con Matisse) o Gen3x4 (32 Gb / s ) (con Pinnacle Ridge y Picasso) *



  * Si la compatibilidad con Thunderbolt ™ está habilitada, se deshabilitará SATA tipo M.2.
  Soporta NVMe SSD como discos de arranque
  Soporta ASRock U.2 Kit
  Soporta RAID 0/1/10
• Conector
  - 1 x Encabezado de puerto COM
  - 1 x LED de encendido y encabezado de altavoz
  - 2 x Encabezados de LED RGB *
  - 1 x Encabezado de LED direccionable * *
  - 1 x Conector de ventilador de CPU (4 pines) * * *
  - 1 x CPU / Bomba de agua Conector del ventilador (4 pines) (Control inteligente de velocidad del ventilador) * * *
  - 3 x Conectores del ventilador del chasis / bomba de agua (4 pines) (Control inteligente de la velocidad del ventilador) * * * *
  - 1 x Conector de alimentación ATX de 24 pines
  - 1 x Conector de alimentación de 12 V de 8 clavijas
  - 1 x Conector de audio del panel frontal - 1 x Conector
  USB de ventilador LED AMD
  - 1 x Conector AIC Thunderbolt ™ (5 clavijas) (Admite la tarjeta AIC ASRock Thunderbolt ™ 3 R2.0 solamente)
  - 1 x Cabecera USB 2.0 (Admite 2 puertos USB 2.0) (Admite protección ESD)
  - 2 x Cabeceras USB 3.2 Gen1 (Admite 4 puertos USB 3.2 Gen1) (Admite protección ESD)
  - 1 x Cabecera SPI TPM * * * * * *



  * Admite en total hasta 12 V / 3 A, tira de LED de 36 W

  * * Admite en total hasta 5 V / 3 A, tira de LED de 15 W

  * * * El conector del ventilador de la CPU admite el ventilador de la CPU con una potencia máxima del ventilador de 1 A ( 12 W ).

  * * * * El ventilador de la CPU / bomba de agua admite el ventilador del enfriador de agua con una potencia máxima de ventilador de 2 A (24 W).

  * * * * * El ventilador del chasis / bomba de agua admite el ventilador del enfriador de agua con una potencia máxima del ventilador de 2 A (24 W).
  CPU_FAN2 / WP, CHA_FAN1 / WP, CHA_FAN2 / WP y CHA_FAN3 / WP pueden detectar automáticamente si se está utilizando un ventilador de 3 o 4 pines.

  * * * * * *Consulte el enlace para obtener más información: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

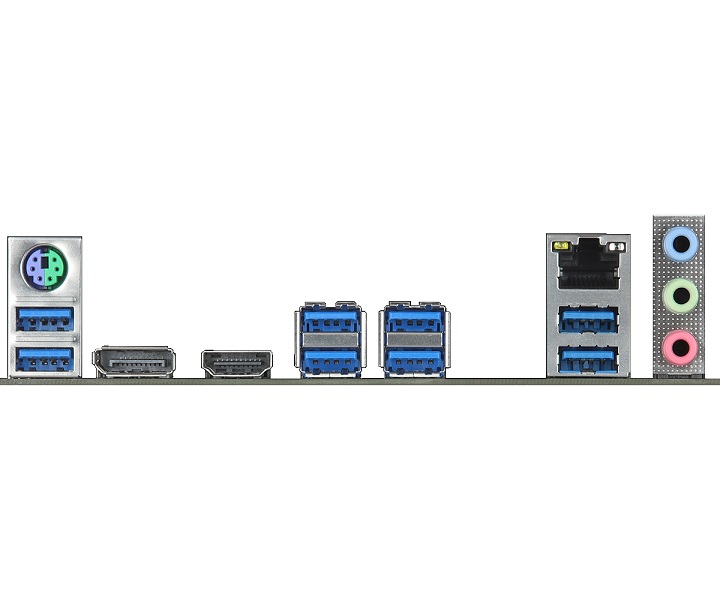

• E / S del panel trasero
  - 3 x puertos de antena (en el blindaje del panel de E / S)
  - 1 x puerto de mouse / teclado PS / 2
  - 1 x puerto HDMI
  - 1 x DisplayPort 1.2
  - 2 x puertos USB 3.2 Gen2 tipo A (10 Gb / s) ( Admite protección ESD)
  - 6 puertos USB 3.2 Gen1 (admite protección ESD)
  - 1 puerto LAN RJ-45 con LED (LED ACT / LINK y LED SPEED)
  - Conectores de audio HD: Entrada de línea / Altavoz frontal / Micrófono
• Software y UEFI
  Software
  - ASRock Phantom Gaming Tuning
  - ASRock Polychrome SYNC
  - ASRock Key Master
  - ASRock XFast LAN
  UEFI
  - ASRock Full HD UEFI
  - ASRock Instant Flash



  * Estas utilidades se pueden descargar desde ASRock Live Update & APP Shop.
• CD de soporte
  - Controladores, utilidades, software antivirus (versión de prueba), navegador y barra de herramientas de Google Chrome
• Accesorios
  - Guía de instalación rápida, CD de soporte, Blindaje de E / S
  - 2 x Cables de datos SATA
  - 3 x Tornillos para enchufes M.2
• Monitor de hardware
  - Detección de temperatura: CPU, CPU / bomba de agua, chasis, chasis / ventiladores de la bomba de agua
  - Tacómetro del ventilador: CPU, CPU / bomba de agua, chasis, chasis / ventiladores de la bomba de agua
  - Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis según la temperatura de la CPU):
  Ventiladores de CPU, CPU / bomba de agua, chasis, chasis / bomba de agua - Control de velocidad múltiple del ventilador: CPU, CPU / bomba de agua, chasis, ventiladores de chasis / bomba de agua
  - Monitoreo de voltaje: + 12V, + 5V, + 3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, + 1.8V, VDDP
• Factor de forma
  - Factor de forma ATX: 12.0 in x 9.0 in, 30.5 cm x 22.9 cm
  - Diseño de capacitor sólido
  - PCB de cobre de 2 oz
• SO
  - Microsoft ^® de Windows ^® 10 de 64 bits
• Certificaciones
  - FCC, CE
  - Listo para ErP / EuP (se requiere una fuente de alimentación lista para ErP / EuP)
