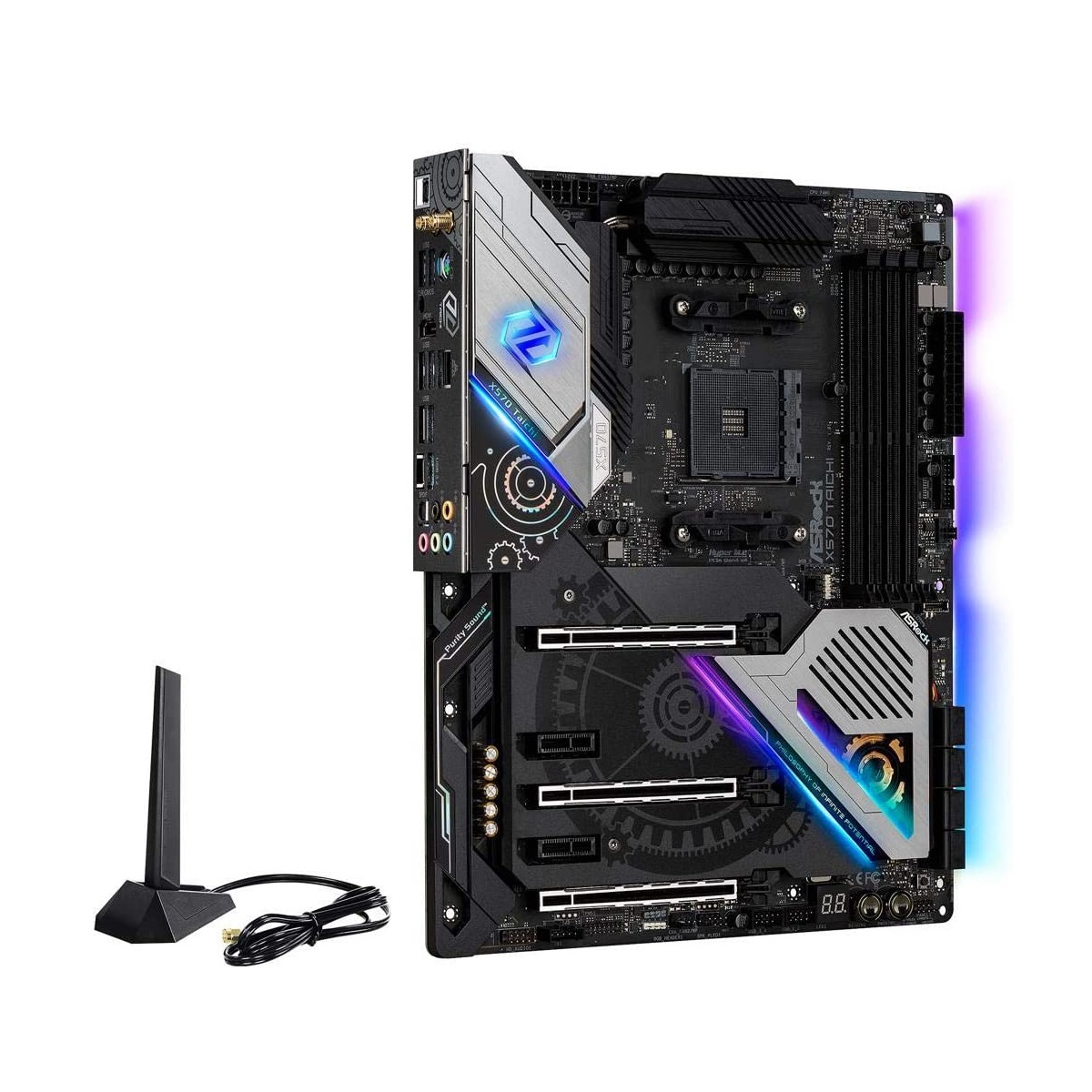

MAINBOARD ASROCK X570 TAICHI DDR4 X4 SOCKET AM4 3RA GEN

• Característica única
  ASRock USB 3.2 Gen2
  - Panel frontal de ASRock Tipo C USB 3.2 Gen2 Encabezado (10 Gb / s)
  - Puerto ASRock USB 3.2 Gen2 Tipo A (10 Gb / s)
  - Puerto ASRock USB 3.2 Gen2 Tipo C (10 Gb / s)
  ASRock Super Alloy
  - Disipador de calor de aleación de aluminio XXL - Amortiguador de
  potencia Premium 60A
  - Amortiguador de
  aleación de memoria premium 50A Dr.MOS - Amortiguador de aleación de memoria premium (reduce 70% la pérdida de núcleo en comparación con el estrangulador de polvo de hierro)
  - Tapas combinadas (Tapas negras Nichicon 12K)
  - Tapas negras Nichicon 12K ( 100% Japón hizo condensadores de polímero conductor de alta calidad)
  - I O Armor /
  - Mate Negro PCB
  - alta Densidad tela de cristal PCB
  - 2 oz de cobre PCB
  Intel ^® 802.11ax WiFi
  ASRock acero ranuras
  y persistente de la cobertura total del disipador de calor M.2
  ASRock Hyper M.2 (PCIe Gen4x4 y SATA3)
  ASRock Ultra USB Power
  Protección total contra picos de ASRock (para todos los puertos USB, audio y LAN)
  Tienda de aplicaciones y actualización de ASRock Live
• UPC
  - Soporta procesadores AMD AM4 socket Ryzen ™ de las series 2000 y 3000 *
  - Intersil Digital PWM
  - Diseño de 14 fases de alimentación
  - Capaz de proporcionar 300W adicionales para CPU
  - Soporta ASRock Hyper BCLK Engine II



  * Consulte la Lista de compatibilidad de CPU en nuestro sitio web para obtener más información.
• Chipset
  - AMD Premium X570
• Memoria
  - Tecnología de memoria DDR4 de doble canal
  - 4 ranuras DIMM DDR4
  - Las CPU de la serie AMD Ryzen (Matisse) admiten DDR4 4666+ (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4200 (OC) / 4133 ( OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200/2933/2667/2400/2133 ECC y no ECC, un- memoria intermedia *
  - CPU de la serie AMD Ryzen (Pinnacle Ridge) compatible con DDR4 3600+ (OC) / 3466 (OC) / 3200 (OC) / 2933/2667/2400/2133 ECC y no ECC, memoria sin búfer *
  - AMD Las CPU de la serie Ryzen (Picasso) admiten DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133 no ECC, memoria sin búfer *
  - Máx. capacidad de memoria del sistema: 128GB * *
  - Admite módulos de memoria Extreme Memory Profile (XMP)
  - Contacto de oro de 15μ en ranuras DIMM



  * Para las CPU de la serie Ryzen (Picasso), ECC solo es compatible con las CPU PRO.

  CPU de la serie Ryzen (Matisse):


  CPU de la serie Ryzen (Pinnacle Ridge):


  CPU de la serie Ryzen (Picasso):


  SR: DIMM de rango único, 1Rx4 o 1Rx8 en la etiqueta del módulo DIMM x = 1 o 2
  DR: DIMM de rango doble, 2Rx4 o 2Rx8 en DIMM etiqueta del módulo

  * * Debido a la limitación del sistema operativo, el tamaño de la memoria actual puede ser menos que 4GB para la reservación para el uso del sistema bajo Windows ^® 32-bit OS. Para el sistema operativo Windows ^{® de} 64 bits con CPU de 64 bits, no existe tal limitación.
• BIOS
  - BIOS legal de 256Mb AMI UEFI con soporte GUI
  - Soporta "Plug and Play"
  - Eventos de
  activación de cumplimiento ACPI 5.1 - Soporta jumperfree
  - Soporta SMBIOS 2.3
  - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, + 1.8V, VDDP, Voltaje Multi-ajuste
• Gráficos
  - Gráficos integrados de la serie AMD Radeon ™ Vega en la APU de la serie Ryzen *
  - DirectX 12, Pixel Shader 5.0
  - Memoria compartida predeterminada de 2 GB. La memoria máxima compartida admite hasta 16 GB. * *
  - Admite HDMI 2.0 con máx. resolución de hasta 4K x 2K (4096x2160) @ 60Hz
  - Admite sincronización de labios automática, color profundo (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con puertos HDMI 2.0 (se requiere monitor HDMI compatible)
  - Admite HDR (alto rango dinámico ) con HDMI 2.0
  - 2.2 con soporte HDCP HDMI 2.0 Puerto
  - Soporta la reproducción 4K Ultra HD (UHD) con HDMI 2.0 Puerto
  - Compatible con Microsoft ^® PlayReady



  * El soporte real puede variar según la CPU

  * * La memoria compartida máxima de 16 GB requiere una memoria del sistema de 32 GB instalada.
• Audio
  - Audio 7.1 CH HD con protección de contenido (Códec de audio Realtek ALC1220)
  - Compatibilidad con audio Blu-ray Premium
  - Admite protección contra sobretensiones
  - Admite Purity Sound ™ 4
  - Amplificador de audífonos premium NE5532 para conector de audio del panel frontal (Admite audífonos de hasta 600 Ohm)
  - Pure Power-In
  - Tecnología de transmisión directa
  - Blindaje de aislamiento de PCB
  - Detección de impedancia en el puerto de salida posterior
  - Capas de PCB individuales para canal de audio R / L
  -
  Conectores de audio de oro
  - Conector de audio de oro de 15 μ - Admite DTS Connect

• LAN
  - Gigabit LAN 10/100/1000 Mb / s
  - GigaLAN ^Intel® I211AT
  - Admite Wake-On-LAN
  - Admite protección contra rayos / ESD
  - Admite Ethernet de bajo consumo energético 802.3az
  - Admite PXE
• LAN inalámbrico
  - Módulo WiFi ^Intel® 802.11ax
  - Admite IEEE 802.11a / b / g / n / ax
  - Admite banda dual (2,4 / 5 GHz)
  - Admite conexiones inalámbricas de alta velocidad de hasta 2,4 Gbps
  - 2 antenas para admitir 2 (transmisión) Tecnología de diversidad (recepción) x 2
  - Compatible con Bluetooth 5.0 + Clase II de alta velocidad
  - Compatible con MU-MIMO
• Ranuras
  CPU de la serie AMD Ryzen (Matisse)
  : 3 ranuras PCI Express 4.0 x16 (PCIE1 / PCIE3 / PCIE5: simple en x16 (PCIE1); doble en x8 (PCIE1) / x8 (PCIE3); triple en x8 (PCIE1) / x8 ( PCIE3) / x4 (PCIE5)) *

  CPU de la serie AMD Ryzen (Pinnacle Ridge)
  - 3 ranuras PCI Express x16 (PCIE1 / PCIE3 / PCIE5: simple en Gen3x16 (PCIE1); dual en Gen3x8 (PCIE1) / Gen3x8 (PCIE3); triple en Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen4x4 (PCIE5)) *

  CPU de la serie AMD Ryzen (Picasso)
  - 1 x ranura PCI Express 3.0 x16 (única en x8 (PCIE1)) *
  - 1 x ranura PCI Express 4.0 x16 (único en x4 (PCIE5)) *

  - 2 x ranuras PCI Express 4.0 x1
  - Compatible con AMD Quad CrossFireX ™, 3-Way CrossFireX ™ y CrossFireX ™ * *
  - Compatible con NVIDIA ^® Quad SLI ™ y SLI ™ * * *
  - Soportes NVIDIA ^® NVLink ™ con duales NVIDIA ^® serie de tarjetas gráficas GeForce RTX * * *
  - 1 x vertical M.2 hueca (clave E) con el WiFi-802.11ax incluido módulo (en la E / S posterior)
  - Contacto dorado de 15μ en la ranura VGA PCIe (PCIE1)



  * Admite NVMe SSD como discos de arranque

  * * 3-Way CrossFireX ™ solo es compatible con las CPU de la serie Ryzen (Matisse y Pinnacle Ridge).

  * * * NVIDIA ^® Puente NVLink ™ no viene con el paquete. Cómprelo en NVIDIA ^® si es necesario.
  Esta función solo es compatible con las CPU de la serie Ryzen (Matisse y Pinnacle Ridge).
• Almacenamiento
  - 8 x conectores SATA3 6.0 Gb / s, soporta RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y Hot Plug
  - 1 x Hyper M.2 Socket (M2_1), soporta M Key tipo 2242/2260/2280 Módulo M.2 SATA3 6.0 Gb / sy módulo M.2 PCI Express hasta Gen4x4 (64 Gb / s) (con Matisse) o Gen3x4 (32 Gb / s) (con Pinnacle Ridge y Picasso) *
  - 1 x Hyper M .2 Socket (M2_2), admite módulo M Key tipo 2260/2280 M.2 PCI Express hasta Gen4x4 (64 Gb / s) *
  - 1 x Hyper M.2 Socket (M2_3), admite M Key tipo 2230/2242 / 2260/2280/22110 Módulo M.2 SATA3 6.0 Gb / sy módulo M.2 PCI Express hasta Gen4x4 (64 Gb / s) *



  * Si M2_3 está ocupado, la ranura PCIE5 se desactivará.
  Admite SSD NVMe como discos de arranque.
  Admite el kit ASRock U.2.
  Admite RAID 0/1/10.
• Conector
  - 1 x LED de encendido y encabezado de altavoz
  - 1 x Encabezado de LED de ventilador AMD *
  - 1 x Encabezado de LED RGB * *
  - 1 x Encabezado de LED direccionable * * *
  - 1 x Conector de ventilador de CPU (4 pines) * * * *
  - 1 x Conector del ventilador de la bomba de agua / CPU (4 pines) (Control inteligente de velocidad del ventilador) * * * * *
  - 4 x Conectores del ventilador del chasis / bomba de agua (4 pines) (Control de velocidad del ventilador inteligente) * * * * * *
  - 1 conector de alimentación ATX de 24 pines (conector de alimentación de alta densidad)
  - 1 conector de alimentación de 12 V de 8 pines (conector de alimentación de alta densidad)
  - 1 x conector de alimentación de 12 V de 4 pines (conector de alimentación de alta densidad)
  - 1 x conector de audio del panel frontal (conector de audio dorado de 15 μ)
  - 1 x conector USB de ventilador LED AMD
  - 1 x conector Thunderbolt ™ AIC (5 pines) (admite Tarjeta ASRock Thunderbolt ™ 3 AIC R2.0 solamente)
  - 2 x encabezados USB 2.0 (admite 4 puertos USB 2.0) (admite protección ESD)
  - 1 x encabezado USB 3.2 Gen1 (admite 2 puertos USB 3.2 Gen1) (admite protección ESD)
  - 1 x Encabezado USB 3.2 Gen2 Tipo C del panel frontal (Admite protección ESD)
  - 1 x Dr. Debug con LED
  - 1 x Botón de encendido con LED
  - 1 x Botón de reinicio con LED
  - 1 x Botón Clear CMOS
  - 1 x Encabezado SPI TPM * * * * * * *



  * El encabezado LED del ventilador AMD admite tiras de LED con una carga máxima de 3 A (36 W) y una longitud de hasta 2,5 M.

  * * Admite en total hasta 12 V / 3 A, tira de LED de 36 W

  * * * Admite en total hasta 5 V / 3 A, tira de LED de 15 W

  * * * * El conector del ventilador de la CPU admite el ventilador de la CPU con una potencia máxima del ventilador de 1 A ( 12 W ).

  * * * * * El ventilador de la CPU / bomba de agua admite el ventilador del enfriador de agua con una potencia máxima del ventilador de 2 A (24 W).

  * * * * * El ventilador del chasis / bomba de agua admite el ventilador del enfriador de agua con una potencia máxima del ventilador de 2 A (24 W).
  CPU_FAN2 / WP, CHA_FAN1 / WP, CHA_FAN2 / WP y CHA_FAN3 / WP pueden detectar automáticamente si se está utilizando un ventilador de 3 o 4 pines.

  * * * * * * * Consulte el enlace para obtener más información: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

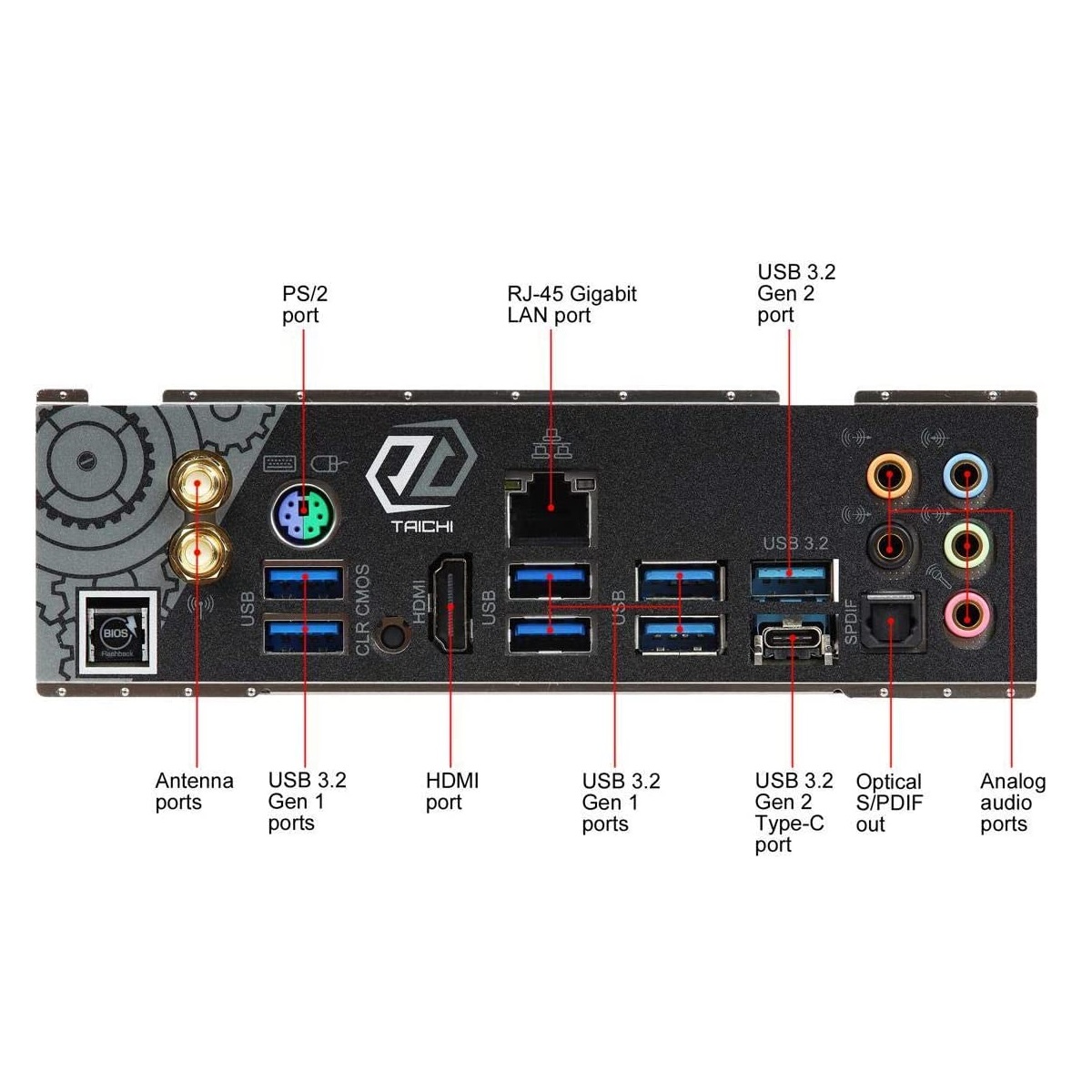

• E / S del panel trasero
  - 2 x puertos de antena
  - 1 x puerto para mouse / teclado PS / 2
  - 1 x puerto HDMI
  - 1 x puerto de salida SPDIF óptico
  - 1 x puerto USB 3.2 Gen2 tipo A (10 Gb / s) (admite protección ESD)
  - 1 x puerto USB 3.2 Gen2 tipo C (10 Gb / s) (admite protección ESD)
  - 6 x puertos USB 3.2 Gen1 (admite protección ESD) *
  - 1 x puerto LAN RJ-45 con LED (LED ACT / LINK y LED SPEED )
  - 1 x Botón Clear CMOS
  - 1 x Botón BIOS Flashback
  - Tomas de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono (Tomas de audio dorado)



  * Ultra USB Power es compatible con puertos USB3_5_6.
  La función de activación de ACPI no es compatible con los puertos USB3_5_6.
• Software y UEFI
  Software
  - ASRock A-Tuning
  - ASRock Polychrome SYNC
  - ASRock XFast LAN
  UEFI
  - ASRock Full HD UEFI
  - ASRock Instant Flash



  * Estas utilidades se pueden descargar desde ASRock Live Update & APP Shop.
• CD de soporte
  - Controladores, utilidades, software antivirus (versión de prueba), navegador y barra de herramientas de Google Chrome
• Accesorios
  - Guía de instalación rápida, CD de soporte
  - 4 x Cables de datos SATA
  - 1 x Tarjeta ASRock SLI_HB_Bridge_2S
  - 1 x Antena ASRock WiFi 2.4 / 5 GHz
  - 1 x Destornillador ASRock
  - 3 x Tornillos para enchufes M.2
  - 2 x Separadores para M. 2 enchufes
• Monitor de hardware
  - Detección de temperatura: CPU, CPU / bomba de agua, chasis, chasis / ventiladores de la bomba de agua
  - Tacómetro del ventilador: CPU, CPU / bomba de agua, chasis, chasis / ventiladores de la bomba de agua
  - Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis según la temperatura de la CPU):
  Ventiladores de CPU, CPU / bomba de agua, chasis, chasis / bomba de agua - Control de velocidad múltiple del ventilador: CPU, CPU / bomba de agua, chasis, ventiladores de chasis / bomba de agua
  - Monitoreo de voltaje: + 12V, + 5V, + 3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, + 1.8V, VDDP
• Factor de forma

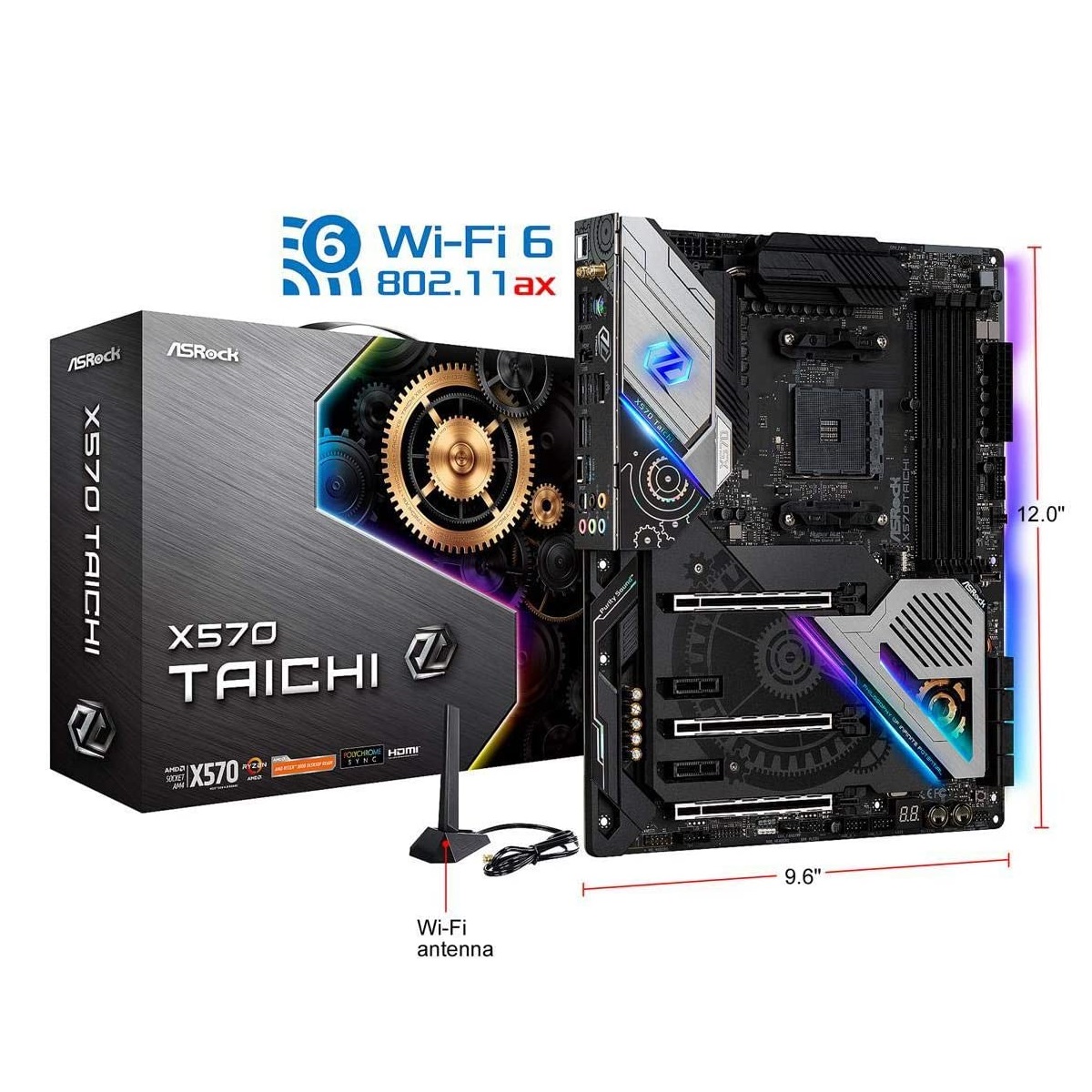

  - Factor de forma ATX: 12.0 pulgadas x 9.6 pulgadas, 30.5 cm x 24.4 cm
  - PCB de cobre de 2 oz
• SO
  - Microsoft ^® de Windows ^® 10 de 64 bits
• Certificaciones
  - FCC, CE
  - Listo para ErP / EuP (se requiere una fuente de alimentación lista para ErP / EuP)
