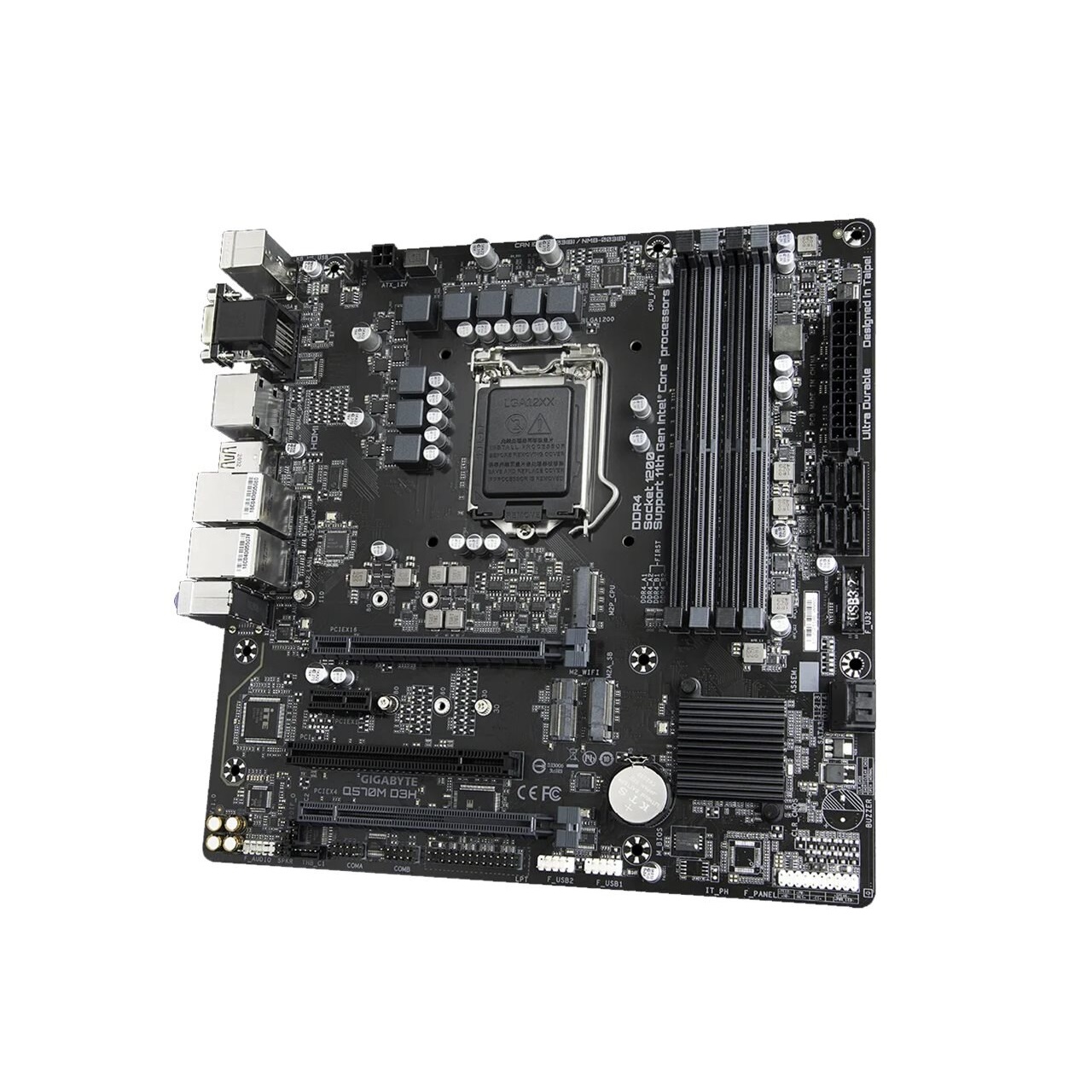

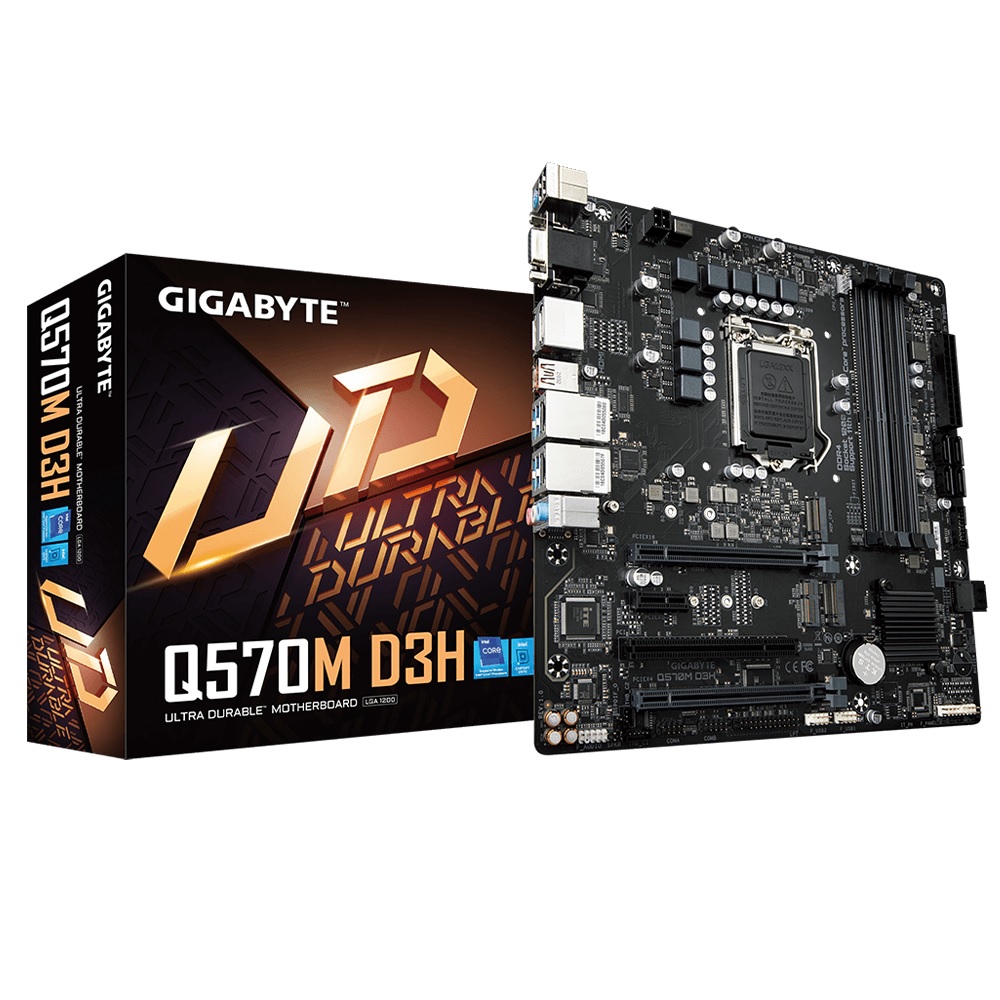

Compuzone. MAINBOARD GIGABYTE Q570M D3H M.2 DDR4 SDRAM SOCKET LGA1200 10MA Y 11VA GEN

HDMI

Puerto de pantalla dual

USB 3.2 Gen2 Tipo- ^C®

Dual Intel® ^GbE LAN

Diseño PCI Express 4.0 completo

1 * ranura PCIe 4.0 x16
1*PCIe 4.0 x4 M.2

Conector de alimentación de clavija sólida

Diseño de potencia digital directa de 6+2 fases

MOSFET de bajo RDS (encendido)
Estrangulador y condensador premium
PCB de pérdida media lista para PCIe 4.0

Compatible con procesadores Intel® Core™ ^de 11.ª generación

2 * conectores M.2

1*PCIe 4.0 x4 M.2
1*PCIe 3.0 x4 M.2

FUERZA

Diseño de energía digital de 6+2 fases

Arquitectura de energía

Solución VRM digital directa de 6+2 fases con MOSFET de bajo RDS (encendido)

La entrega de energía más limpia y eficiente a la CPU con un mejor rendimiento térmico garantiza la estabilidad bajo altas frecuencias de CPU y cargas pesadas.

Controlador digital PWM para entregar el voltaje adecuado a la CPU.
MOSFET directo de 6+2 fases de bajo RDS (encendido) sin duplicadores de PWM, cada fase de potencia se conecta directamente a la CPU.
Condensadores totalmente sólidos para mejorar la respuesta transitoria y minimizar la oscilación.
Conector de alimentación de CPU de pin sólido de 4 pines.

ACTUACIÓN

Ventilador inteligente 6

XMP 4600+

Diseño de hardware PCIe 4.0

Audio de alta gama

Especificaciones

Procesador
Paquete LGA1200:
1. ^{Procesadores Intel ®} Core™ i9 de 11.ª generación / Procesadores Intel ^® Core™ i7 / Procesadores Intel ^{® Core™ i5}
2. ^{Procesadores Intel ®} Core™ i9 de décima generación / Procesadores Intel ^® Core™ i7 / Procesadores Intel ^® Core™ i5 / Procesadores Intel ^® Core™ i3 / Procesadores Intel ^® Pentium ^® / Procesadores Intel ^® Celeron ^®
  * * Limitado a procesadores con 4 MB de Intel ^® Smart Cache, familia Intel ^® Celeron ^® G5xx5.
3. La caché L3 varía con la CPU
(Consulte la "Lista de soporte de CPU" para obtener más información).
conjunto de chips
1. ^{Conjunto de} chips Intel® Q570 Express
Memoria
1. ^{Procesadores Intel®} Core™ i9/i7/i5 de 11.ª generación :
  Compatibilidad con módulos de memoria DDR4 3200/3000/2933/2666/2400/2133 MHz
2. ^{Procesadores Intel ®} Core™ i9/i7 de 10.ª generación :
  Compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz
3. Procesadores Intel ^® Core™ i5/i3 /Pentium ^® /Celeron ^® de 10.ª generación :
  Compatibilidad con módulos de memoria DDR4 2666/2400/2133 MHz
4. 4 zócalos DIMM DDR4 que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema
5. Arquitectura de memoria de doble canal
6. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
7. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
8. Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(Visite el sitio web de GIGABYTE para conocer las últimas velocidades de memoria y módulos de memoria admitidos).
Gráficos Integrados
Procesador de gráficos integrado: compatibilidad con gráficos Intel ^® HD:
1. 1 puerto D-Sub ^(Nota) , compatible con una resolución máxima de 1920x1200 a 60 Hz
  (Nota) Compatible solo con procesadores de 11.ª generación.
2. 1 puerto HDMI, compatible con una resolución máxima de 4096x2160 a 60 Hz
  * Compatible con la versión HDMI 1.4 y HDCP 2.3.
3. 2 x DisplayPorts, que admiten una resolución máxima de 5120x2160 a 60 Hz
  * Compatibilidad con la versión DisplayPort 1.4 y HDCP 2.3
Admite hasta 3 pantallas al mismo tiempo
(las especificaciones gráficas pueden variar según el soporte de la CPU).
Audio
1. CÓDEC de ^audio Realtek®
2. Audio de alta definición
3. 2/4/5.1/7.1 canales
  * Para configurar el audio de 7.1 canales, primero debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo > Dispositivo de reproducción para cambiar la configuración predeterminada. Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.
4. Compatibilidad con salida S/PDIF
LAN
1. 2 chips Intel® ^GbE LAN (1 Gbps/100 Mbps)
TPM
1. Chip Infineon, compatible con TPM 2.0
Puertos de Expansion
1. 1 ranura PCI Express x16, que se ejecuta en x16 (PCIEX16)
  (La ranura PCIEX16 cumple con el estándar PCI Express 4.0). ^(Nota)
  (Nota) Compatible solo con procesadores de 11.ª generación.
2. 1 x ranura PCI Express x16, funcionando a x4 (PCIEX4)
3. 1 ranura PCI Express x1
  (las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 3.0).
4. 1 ranura PCI
5. 1 conector M.2 Socket 1 para un módulo inalámbrico Intel ^® CNVi o PCIe (M2_WIFI)
CZ2 12/23
